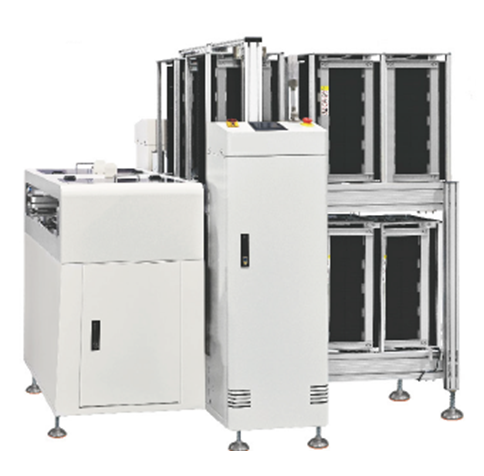

Горизонтальный разгрузчик печатных плат NG/OK

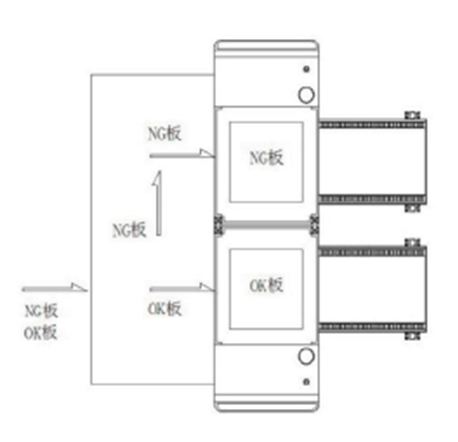

Горизонтальный разгрузчик печатных плат NG/OK — это оборудование, которое автоматически сортирует платы после инспекции (например, с помощью AOI — автоматической оптической инспекции) и распределяет их по разным магазинам в зависимости от результата проверки. Платы, прошедшие контроль (OK), направляются на следующий этап производства, а дефектные (NG) — на доработку или отбраковку.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

Особенности:

предназначен для работы с AOI (автоматическая оптическая инспекция) на SMT-линии для автоматического приёма сигналов OK/NG, поступающих от AOI. Печатные платы с результатом OK напрямую отправляются в магазин OK;
система управления на базе ПЛК, сенсорный экран и светодиодная сигнальная лампа;
высокопроизводительный мотор с постоянной скоростью и тормозом, а также полный шарико-винтовой механизм TBI (Тайвань) для подъёма и опускания, что обеспечивает стабильную работу. Плавная параллельная регулировка ширины винтов;
использование пневмоцилиндра SMC для выталкивания печатной платы, что предотвращает её повреждение при защемлении;
запуск осуществляется по сигналу от фотоэлектрического датчика. Автоматическое хранение плат с результатом NG;
кабель для подключения по стандарту SMEMA.

Модель	NL-M-TN	NL-L-TN	NL-LL-TN	NL-XL-TN
Размер ПП, мм	50х80 - 330х250	50х80 - 445х330	50х80 - 530х390	50х80 - 530х460
Размер магазина, мм	355х320х563	460х400х563	535х460х563	535х530х563
Габаритные размеры, мм	1800х1430х1250	2065х1690х1250	2330х1810х1250	2330х1950х1250
Вес, кг	310	340	370	400
Направление движения	Слева направо или справа налево
Количество магазинов	1 верхний, 1 нижний
Время подачи ПП	Примерно 30 сек.
Шаг подачи	10, 20, 30 или 40 мм
Электропитание	АС 220 V
Энергопотребление	300 Вт
Пневмопитание	4-6 Бар, 10 л/мин
Высота конвейера	900 ± 20 мм

Информацию об оплате и доставке уточняйте по телефону: +7 (985) 785-60-00
