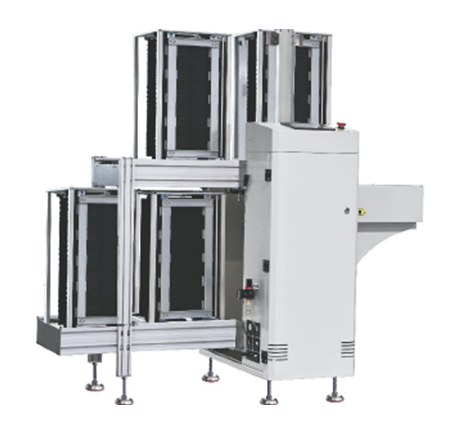

Загрузчик печатных плат из магазина LD-TN

Загрузчик печатных плат (PCB loader) — оборудование для автоматизированной подачи печатных плат (ПП) в линию поверхностного монтажа (SMT). Устанавливается в начале производственной линии — обычно перед принтером паяльной пасты или устройством сухой очистки.

Цена по запросу

Описание

Технические характеристики

Доставка и оплата

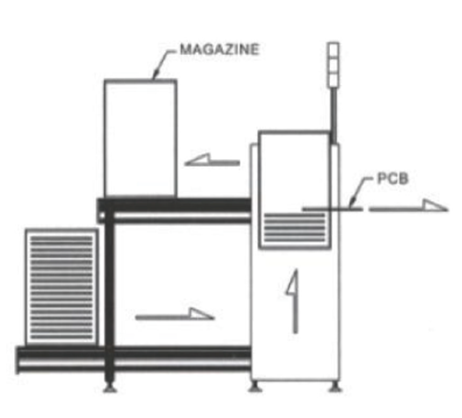

Основные задачи загрузчика:

автоматическая подача ПП из магазина;
обеспечение корректной транспортировки ПП с соблюдением технологических параметров;
минимизация ручного труда и влияния человеческого фактора;
поддержание непрерывности производственного процесса;
снижение времени простоя оборудования.

Особенности:

прочная, надежная и устойчивая конструкция;
удобная сенсорная панель управления светодиодной подсветкой;
верхние и нижние пневматические зажимы для фиксации магазинов;
гарантия отсутствия повреждений печатной платы благодаря специальной конструкции газового контура;
функция автоматического отображения кодов неисправностей;
износостойкий кабель с длительным сроком службы;
соответствует стандарту SMEMA.

Модель	LD-M-TN	LD-L-TN	LD-LL-TN	LD-XL-TN	LD-XXL-TN
Размер ПП, мм	50х80 - 330х250	50х80 - 445х330	50х80 - 530х390	50х80 - 530х460	50х80 - 610х460
Размер магазина, мм	355х320х563	460х400х563	535х460х563	535х530х563	630х530х563
Габаритные размеры, мм	1330х765х1250	1650х845х1250	1800х909х1250	1800х980х1250	2065х1230х1250
Вес, кг	140	200	240	300	350
Направление движения	Слева направо или справа налево
Количество магазинов	1 верхний, 2 нижних
Время подачи ПП	Примерно 6 сек.
Шаг подачи	10, 20, 30 или 40 мм
Электропитание	АС 220 V
Энергопотребление	300 Вт
Пневмопитание	4-6 Бар, 10 л/мин
Высота конвейера	900 ± 20 мм
